¿Cómo hacer un cable de conexión de red? ¿Cómo comprobar si el cable de red está bien hecho? Para obtener más información, consulte el diagrama de conexión del cable de red y el enchufe de red. Los cables de red como CAT5, CAT5E y CAT6 se utilizan ampliamente en redes empresariales, redes de centros de datos o redes familiares. Se están inventando cada vez más tipos de cables de red. Pueden soportar diferentes distancias de transmisión y aplicaciones. El cable de red CAT5e puede admitir aplicaciones 1000base-T y la distancia de transmisión es de hasta 100 m, lo que puede satisfacer completamente las necesidades de diversas aplicaciones en familias, oficinas y centros de datos. CAT5E tiene un mejor rendimiento que CAT5 y un precio más bajo que CAT6. Estas ventajas lo convierten en uno de los tipos de cables de red más utilizados.

La estructura de CAT5E

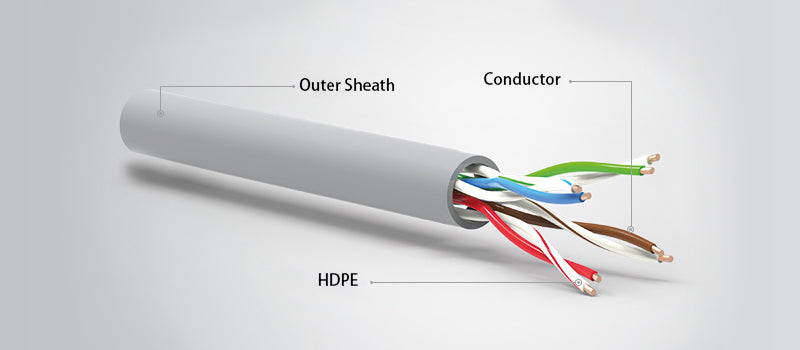

Como se muestra en la imagen de abajo, el cable LAN CAT5E consta de un conductor de cobre, HDPE y una cubierta exterior. Cada cable de red CAT5E tiene cuatro hilos de cobre en el interior y su extremo está conectado al conector RJ45 (cabezal de cristal) conectado. Hay dos tipos de cables CAT5e: de conexión directa y cruzada. La diferencia entre la coincidencia directa y cruzada se explicará en detalle a continuación.

Método de cableado del cable CAT5E

Cada par de hilos de cobre en el cable de red CAT5E tiene una capa de aislamiento de color específico para una fácil identificación. Por lo tanto, durante el engarzado, se debe seguir el código de color estándar del cable de red CAT5E para la operación de cableado.

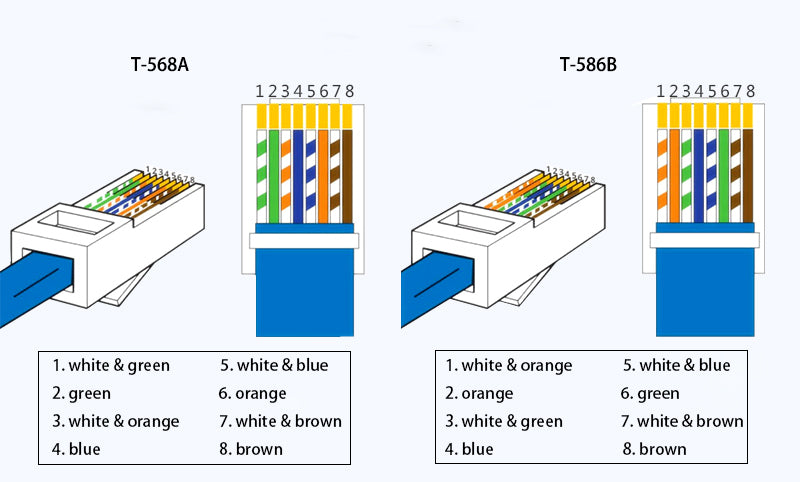

Hay dos estándares reconocidos por ANSI, TIA y EIA para la conexión del cable de red directo: T568A y T568B. Se pueden utilizar ambos estándares. Sin embargo, se considera que T568B es mejor que el estándar de cableado T568A. La siguiente figura es el diagrama de cableado de los dos estándares.

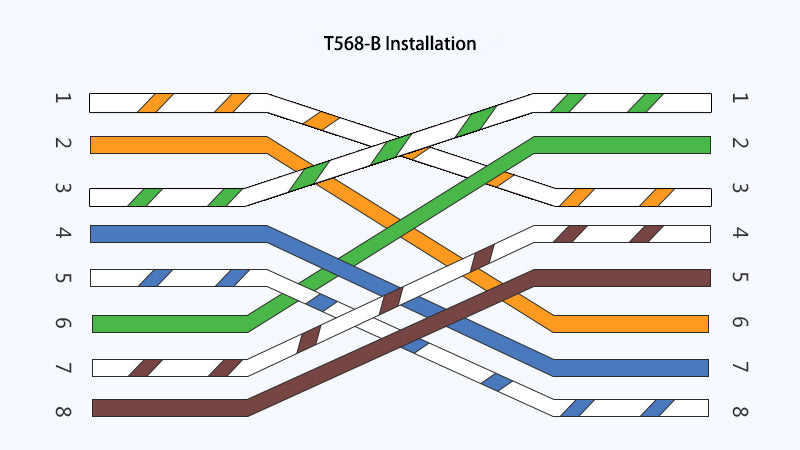

Cuando realiza un cableado directo, las salidas de cable en ambos extremos del cable CAT5e deben ser las mismas. Sin embargo, para la coincidencia cruzada, los cables conductores RJ45 en ambos extremos del cable CAT5e son diferentes. La siguiente figura es un diagrama esquemático de la terminación cruzada de 8 cables.

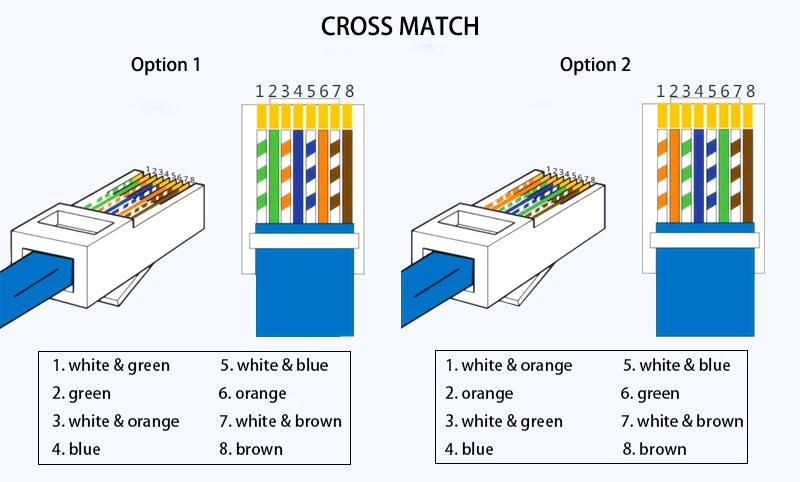

De hecho, si desea conectar un equipo T568A y un equipo T568B, puede utilizar este método de coincidencia cruzada. La siguiente figura muestra los cables conductores en ambos extremos del cable de red CAT5E.

¿Cómo instalar el conector de cable Ethernet CAT5E?

Herramientas para prensar conectores

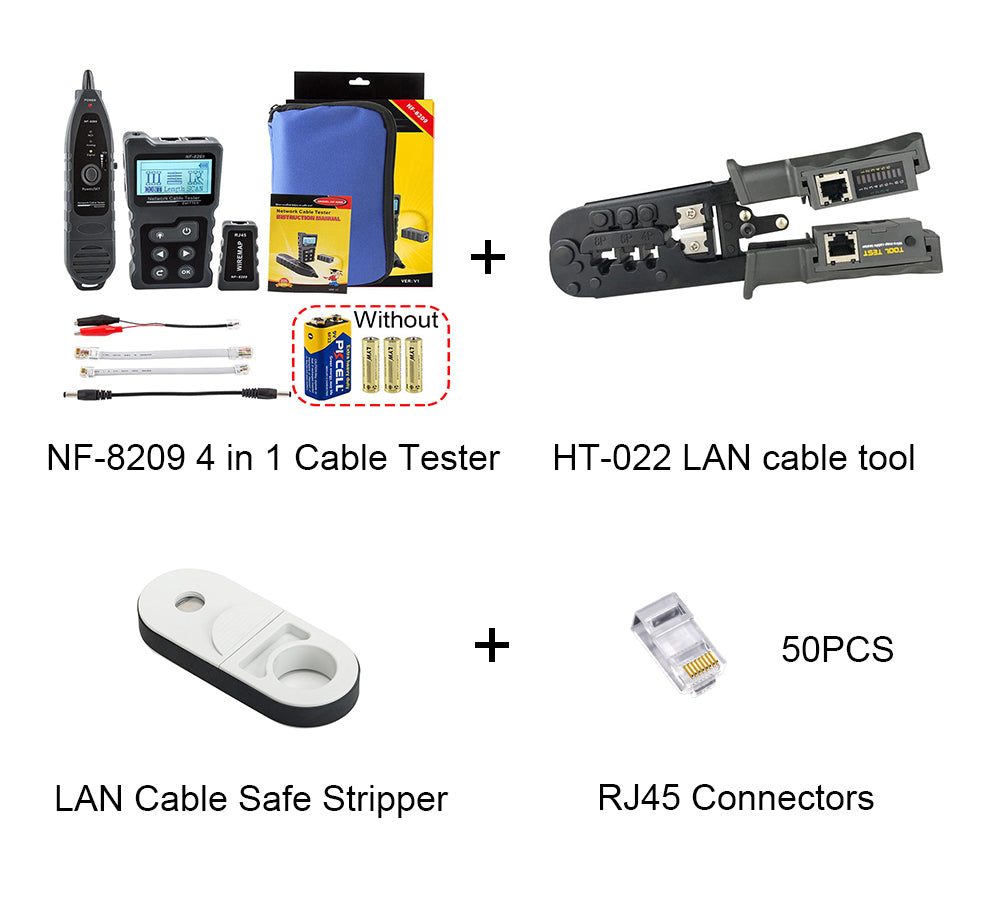

Hay principalmente tres herramientas que se necesitan en la próxima instalación.

Pelacables de fibra

La primera herramienta es un pelacables. Solo cortará a través de la cubierta exterior del cable, no a través de los conductores internos. Existen muchos tipos diferentes de pelacables, pero los más comunes son los pequeños de plástico que caben fácilmente en el bolsillo de una camisa. Son baratos de producir y comprar.

Engarzadora de conector de cable

Se necesita un engarzador de conector de cable al instalar conectores en cable UTP o STP. Muchos estilos diferentes de engarzadores de cables pueden engarzar conectores en cables UTP o STP. A continuación se muestra un ejemplo de una engarzadora que puede engarzar conectores RJ-11 y RJ-45.

Probador de cables de red

La última herramienta que va a utilizar es un comprobador de cables. Este dispositivo prueba una señal continua desde el conector de origen hasta el destino y también prueba la calidad de esa conexión.

Pasos de instalación

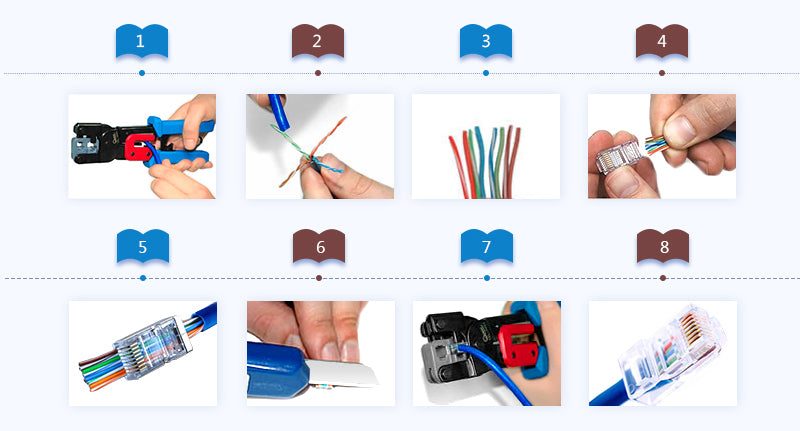

Ahora repasaremos los pasos para instalar los conectores. Preste especial atención al orden de estos pasos y asegúrese de seguirlos exactamente. Es posible que los equipos de algunos fabricantes requieran que realice pasos de advertencia ligeramente diferentes. Consulte las instrucciones del fabricante antes de instalar cualquier conector.

Paso 1: Mida el cable en el que desea poner los extremos y córtelo a la longitud adecuada con el cortador de cables.

Paso 2: Utilice el pelacables para pelar aproximadamente 1,5 "del revestimiento desde el extremo del cable. Luego, gire el pelacables alrededor del cable dos veces. Esto cortará a través del revestimiento.

Paso 3: Retire el pelacables del cable y tire del forro recortado del cable, dejando al descubierto los conductores internos. Si hay un cordón de corte de la chaqueta (generalmente un hilo blanco), sepárelo de los conductores y recórtelo hasta el borde de la chaqueta.

Paso 4: Desenrosque todos los pares de conductores internos y sepárelos para que pueda ver cada conductor individual.

Paso 5: alinee los condutores individuales para que el código de color coincida con el estándar de codificación de color que está utilizando.

Paso 6: este paso incluye dos puntos. Primero, recorte los conductores para que los extremos queden parejos entre sí, asegurándose de que la cubierta del cable quede dentro del conector. En segundo lugar, la longitud total de los conectores expuestos después del recorte no debe ser superior a 0,5 "a 0,625".

Paso 7: Inserte los conductores en el conector, asegurándose de que todos los conductores estén alineados correctamente con los pines como estaban en el paso anterior. Si no se alinean, sáquelos y alinéelos. Haga esto con cuidado, ya que es el último paso antes de engarzar el conector.

Paso 8: Inserte con cuidado el conector y el cable en la herramienta de engarzado, que tiene dos troqueles que presionarán en el conector, y empujarán las clavijas del conector en los conductores dentro del conector. Ahora la instalación está lista.

Después de toda la instalación, debe verificar para asegurarse de que todos los conductores estén haciendo contacto y que todos los pines se hayan engarzado en sus respectivos conductores. Si el conector no se engarzó correctamente, córtelo y vuelva a hacerlo.
