Kits de reparación de cables de fibra óptica que puede necesitar

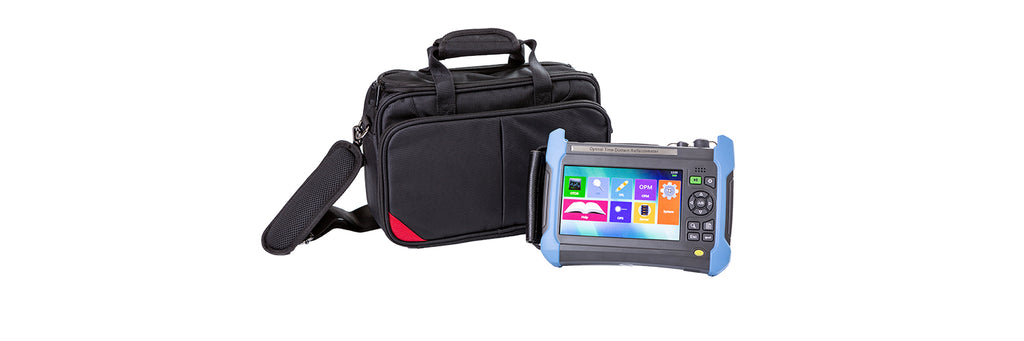

(1) OTDR (reflectómetro óptico en el dominio del tiempo)

El OTDR se utiliza ampliamente para medir la longitud de la fibra, la atenuación de la transmisión, la atenuación de las juntas y la localización de fallas.

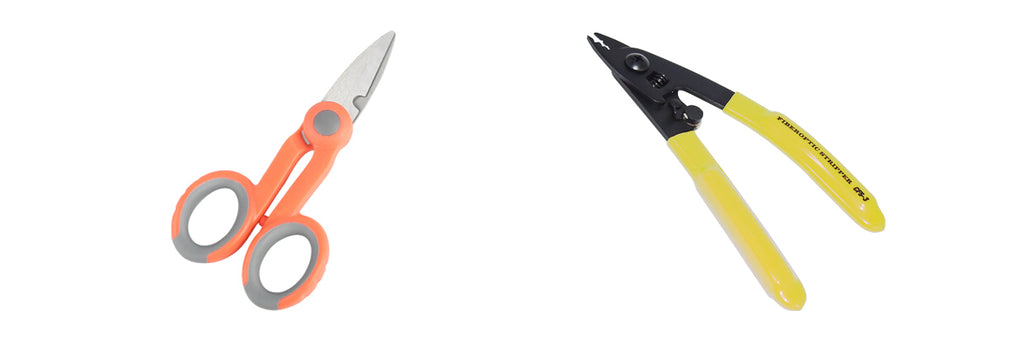

(2) Cortador/Pelacables de Fibra Óptica

El cortador de cable de fibra óptica y el pelador de fibra óptica son herramientas importantes en el empalme de fibra óptica y algunas otras aplicaciones de corte de cable de fibra óptica.

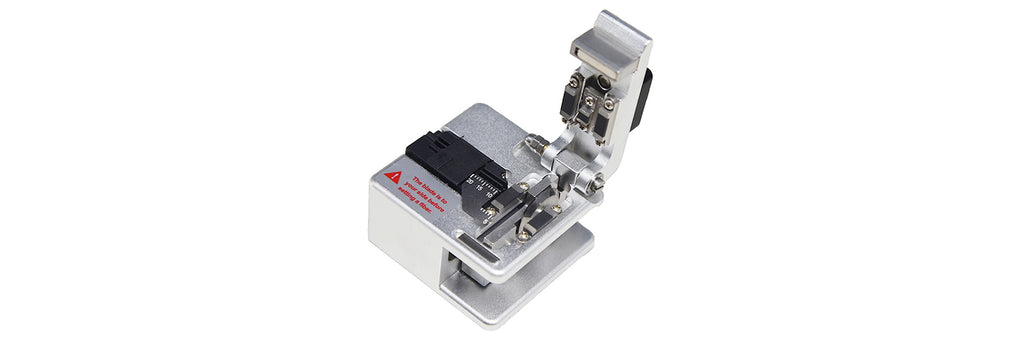

(3) Cuchilla de fibra óptica de alta precisión

La cuchilla de fibra óptica se utiliza para cortar la fibra de vidrio para el empalme por fusión, y también es ideal para preparar la fibra para conectores prepulidos para hacer una buena cara final. Por lo tanto, es muy importante en el proceso de empalme de fibra y generalmente funciona junto con la empalmadora por fusión para satisfacer las necesidades finales.

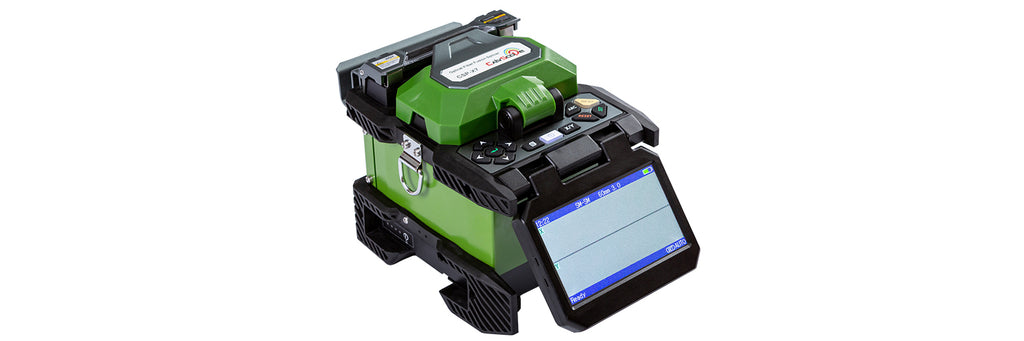

(4) Empalmadora por fusión

El empalmador de fusión de fibra óptica puede ser el acto de unir dos fibras ópticas de un extremo a otro mediante calor. La máquina debe fusionar ambas fibras de tal manera que la luz que pasa con las fibras no se disperse ni se refleje desde el empalme.

Pasos para reparar el cable de fibra óptica

Paso 1: utilice OTDR para identificar la rotura en el cable de fibra óptica

Lo primero que debes hacer es buscar la rotura en tus cables de fibra óptica. Normalmente, los técnicos de fibra óptica utilizan un dispositivo conocido como OTDR. Con la capacidad de funcionar como un radar que envía un pulso de luz hasta el cable de fibra óptica. Se desviará a su dispositivo cuando se rompa. Ayuda al técnico a conocer la posición de la rotura.

Paso 2: utilice un cortador de fibra óptica para cortar el cable de fibra óptica dañado

Después de conocer la ubicación de la rotura, debes desenterrar los cables de fibra óptica con la rotura. El cortador de fibra óptica se utiliza para cortar la sección dañada.

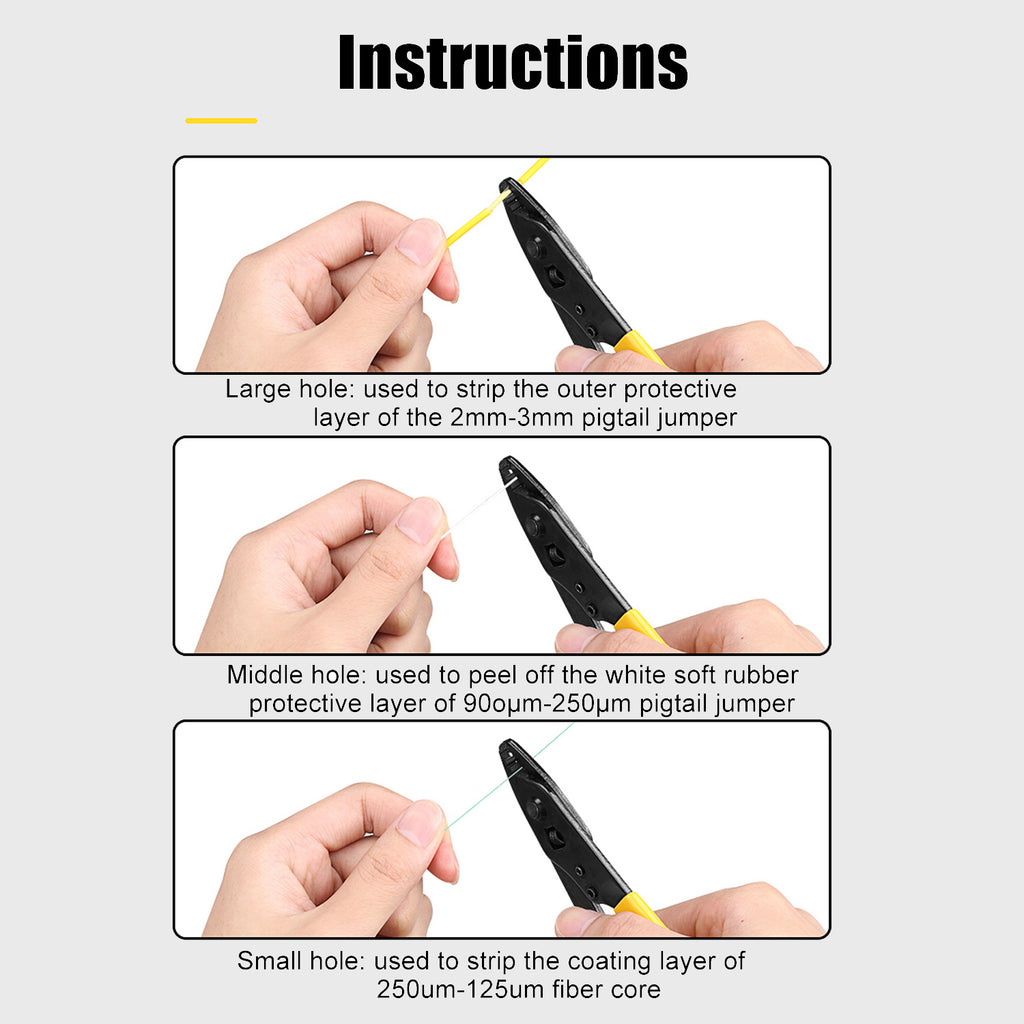

Paso 3: Pele el cable de fibra óptica con un pelador de fibra óptica

Debe utilizar un pelador de fibra óptica para pelar la fibra en ambos extremos y pelar la cubierta suavemente para exponer el tubo de fibra óptica en el interior. Luego, corte la funda y el hilo con herramientas de corte de fibra óptica.

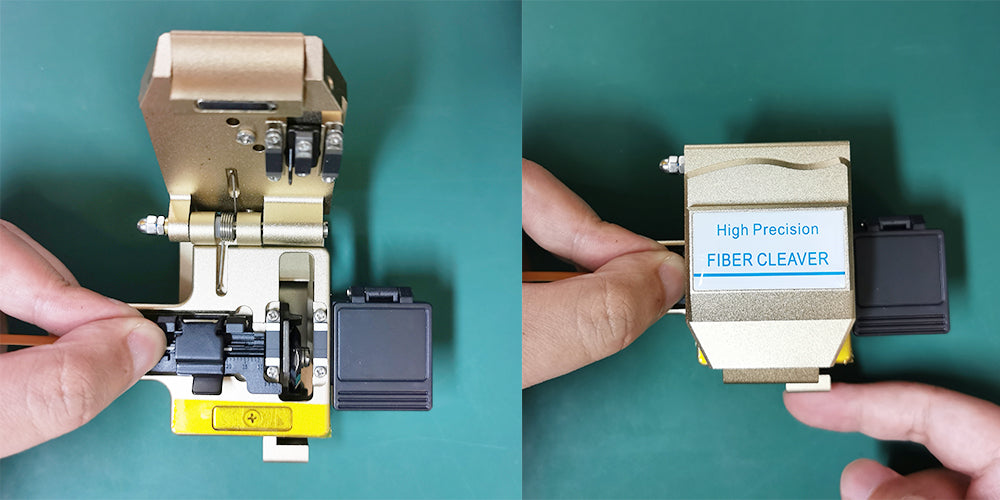

Paso 4: Recorte cualquier daño en los extremos de la fibra óptica con una cuchilla de fibra de alta precisión

Paso 5: Limpiar el cable de fibra óptica rayado

Este paso es crucial para garantizar que su terminal obtenga un pelado de cables limpio. Hay que limpiar la fibra pelada con alcohol y toallitas sin pelusa. Asegúrate de que la fibra no toque nada.

Paso 6: empalmar el cable de fibra óptica

Generalmente, existen dos métodos para empalmar cables de fibra óptica: (1) empalme mecánico; (2) empalme por fusión.

(1) Empalme mecánico

Si desea producir una conexión mecánica, debe colocar conectores de fibra óptica de conexión rápida y empalme en línea a la fibra. Mantenga los dos extremos de las fibras en una posición alineada con precisión, permitiendo así que la luz pase de una fibra a la otra. (Pérdida típica: 0,3 dB)

(2) Empalme por fusión

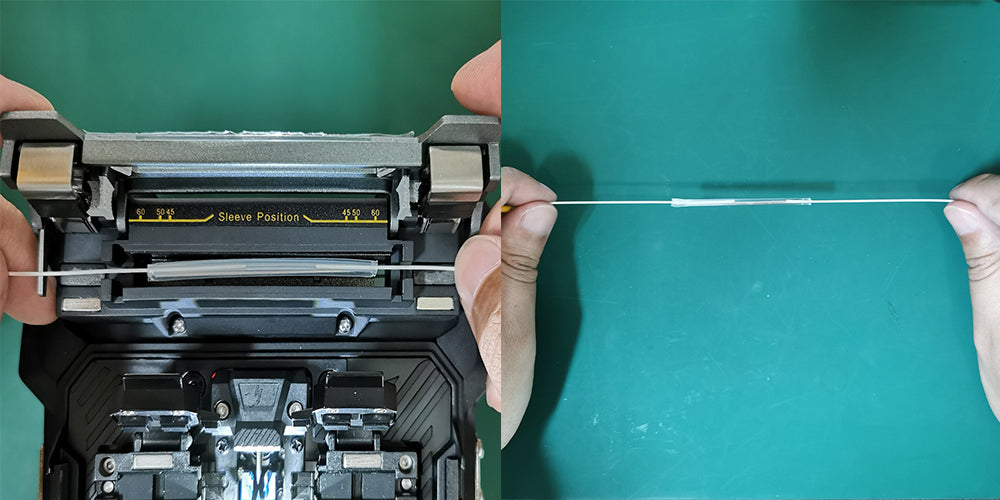

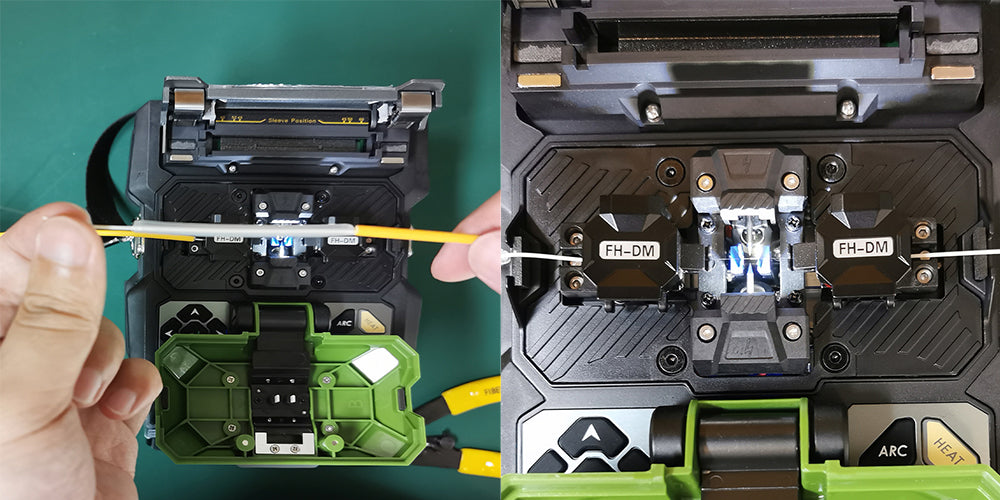

En el empalme por fusión, se utiliza una empalmadora por fusión para alinear con precisión los dos extremos de la fibra. Debe colocar un protector de empalme por fusión a la fibra y colocar las fibras que se empalman dentro de la empalmadora por fusión. Luego, los extremos de las fibras se “fusionan” o “soldan” entre sí mediante algún tipo de calor o arco eléctrico. Esto produce una conexión continua entre las fibras que permite una transmisión de luz con pérdidas muy bajas. (Pérdida típica: 0,1 dB)

Paso 7: Realice la prueba de conexión del cable de fibra óptica con OTDR

Lo último sería ver la conexión de fibra óptica mediante OTDR. Luego vuelva a colocar esos empalmes en el gabinete de empalmes. Cierre el recinto y luego vuelva a enterrar los cables de fibra óptica.
